YW96K汽車頂蓬內裝飾框架式液壓機液壓系統：

1、YW96K汽車頂蓬內裝飾框架式液壓機油箱為上置式，油箱布置在上梁后部。

2、YW96K汽車頂蓬內裝飾框架式液壓機主油路采用進步的錐閥集成系統，具有結構簡單，通流量大，抗污染能力強，性能可靠，響應快，控制方式靈活等優點。液壓管路系統密封可靠，不滲不漏；管路連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐震力夾，管路及油箱內部均需進行良好的除銹保潔處理。插裝閥采用國內品牌，確保系統使用壽命長，性能可靠。

3、YW96K汽車頂蓬內裝飾框架式液壓機液壓系統采用恒功率高壓柱塞泵，降低整機噪音，節省整機功率。

4、YW96K汽車頂蓬內裝飾框架式液壓機液壓系統設有過載保護裝置，確保YW96K汽車頂蓬內裝飾框架式液壓機不會超載工作，液壓系統設有液壓支承雙保險回路，并設立主缸上、下腔的液壓安全聯鎖回路，保證下腔不打開則上腔無法上壓。保證四柱液壓機安全可靠。

5、YW96K汽車頂蓬內裝飾框架式液壓機具有保壓功能，保壓時間可以自行預置。

6、YW96K汽車頂蓬內裝飾框架式液壓機油箱在內部設置過濾網，將吸油與回油分開。油箱為鋼板焊接結構，并進行鈍化防銹處理。

7、YW96K汽車頂蓬內裝飾框架式四柱液壓機配備工業制冷機對油液進行冷卻。

8、為保證加油符合要求，油箱加油口有強制過濾的濾油裝置。

9、YW96K汽車頂蓬內裝飾框架式液壓機配各液位控制繼電器和液位觀察窗，防止系統缺油和超限。

10、四柱液壓機的操作方式有：調整、單次循環兩種，用轉換開關轉換。YW96K汽車頂蓬內裝飾框架式液壓機工作方式有定壓成型、定程成型兩種，定壓成型工藝動作具有保壓延時和自動回程功能。

①調整：即點動，與按壓按鈕時間長短成正比的間歇動作，松開按鈕，動作即停止。在調整的工作方式下有微動對模功能：按壓下行按鈕，YW96K汽車頂蓬內裝飾框架式液壓機滑塊主油缸上腔不上壓力，滑塊在節流閥的控制下無壓力緩慢微動下行，手松動作停，此動作在對模和模具研配時使用。

②單次循環：滑塊運行的單次循環：初始條件、安全條件滿足后，雙手按下滑塊下行按鈕，可實現滑塊快速下行，到達快轉慢位時滑塊慢下，接近工件并開始壓制，當壓制力達到滑塊保壓設定值時開始計時，計時時間到，滑塊卸壓到5Mpa時，滑塊回程至上限位停止，完成單次循環。

液壓墊參與單次循環：

工作初始液壓墊在其上限位。按壓滑塊下行雙手按鈕，滑塊快下→滑塊慢下→壓制(液壓墊隨動下行并提供壓邊力)→壓制力達到→滑塊保壓計時→計時時間到→滑塊卸壓→滑塊回程上限位停止→液壓墊頂出至上限位。從而完成單次循環。在YW96K汽車頂蓬內裝飾框架式液壓機滑塊回程的過程中，可在滑塊回程的不同位置，設置發訊點來啟動液壓墊頂出動作。從而完成單次循環。液壓墊工作方式選擇有：或作拉伸墊、或作頂出器、或不工作三種。

11、在液壓系統各個關鍵部件處應設有壓力表和壓力傳感器，以便于在觸摸屏上直觀的顯示和設定壓力以及日后維修檢查判斷故障。

12、油箱和液壓系統為下置式，放在主機右側邊，YW96K汽車頂蓬內裝飾框架式液壓機主機與系統之間采用高壓軟管連接。油泵電機組和液壓控制閥塊在油箱上有序排列。配有獨立的油液過濾裝置，并可實現油位的顯示，油溫的控制和濾油器堵塞顯示、報警。加油空氣濾清器做廢油區，凹于油箱平面50mm。

13、液壓管路系統密封可靠，液壓系統低壓大通徑管道有柔性接頭隔震，通經20以上的管路連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐震壓力表，管路及油箱內部均進行良好的除銹保潔處理。裝壓力表開關。

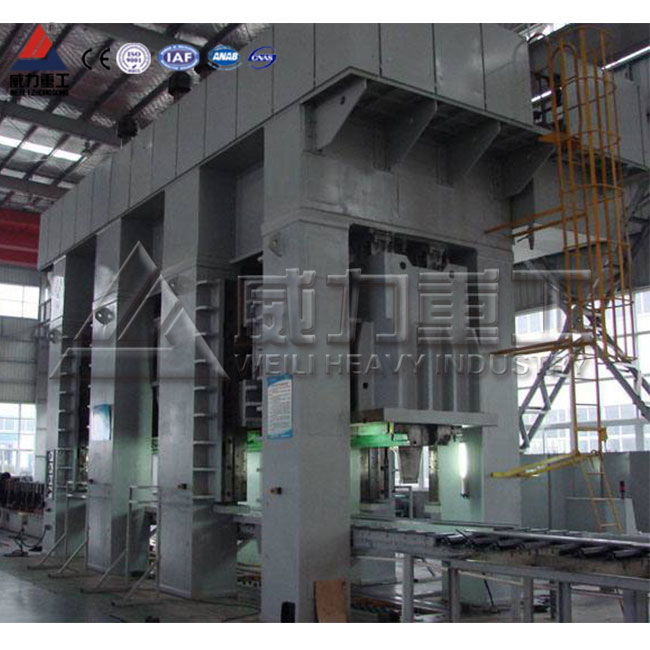

圖片僅供參考，詳詢熱線：18306370979（陳女士）

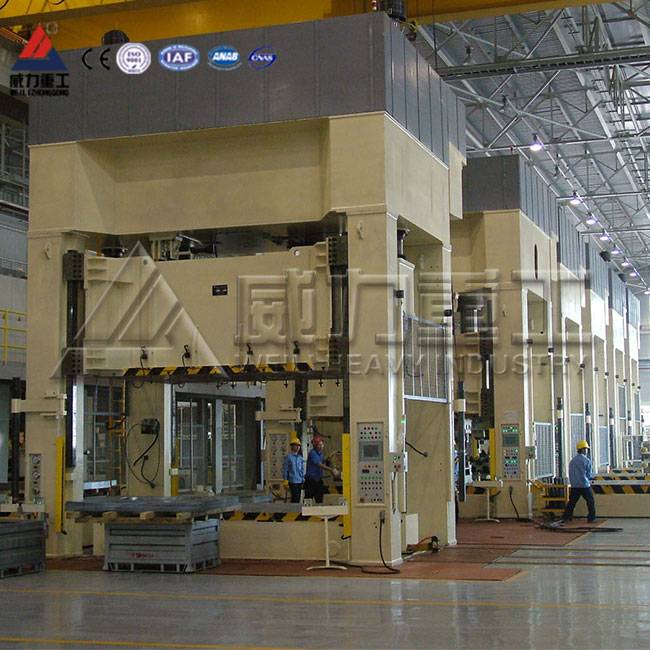

圖片僅供參考，詳詢熱線：18306370979（陳女士）

YW96K汽車頂蓬內裝飾框架式四柱液壓機電氣控制系統：

1、YW96K汽車頂蓬內裝飾框架式液壓機電氣系統采用PLC進行控制，電氣系統的設計與制造貫徹GB/T5226.1-1996“工業機械電氣設備通用技術條件”和GB17120-1997“鍛壓機械安全技術條件”。。

2、YW96K汽車頂蓬內裝飾框架式液壓機供電要求380Ⅴ/50HZ三相四線制，控制電路要求220V/50HZ，預留電源插座：36Ⅴ、220Ⅴ/10A、380V/15A各一套，并在電氣柜中配有漏電保護器。閥控電壓：DC24Ⅴ。

3、YW96K汽車頂蓬內裝飾框架式液壓機設有工件記數裝置。

4、YW96K汽車頂蓬內裝飾框架式液壓機主操作面板設在前右支柱上，配有2個移動雙手按鈕工作站，活動按鈕站上設有“雙手下行”按鈕兩個、“急停”按鈕一個、“靜止”按鈕一個、“回程”按鈕。可在觸摸屏上選擇前雙手、后雙手或者前后雙手同時工作。

5、YW96K汽車頂蓬內裝飾框架式液壓機具有各種故障顯示功能，如油溫、液位、潤滑、濾油器堵塞等異常故障報警。

6、電柜內設置照明燈及換氣通風設施。

7、電氣控制柜要求設計美觀，密封性好。

8、整機具有完各的各種電氣線路保護功能。

9、壓力機四角設有急停按鈕。

10、大功率電動機起動采用星形三角起動。

11、本機設有預警電路，每次半自動循環動作開始和移動工作臺移動時都有鈴聲通知操作者，以提醒注意。

12、YW96K汽車頂蓬內裝飾框架式液壓機電氣系統有獨立的電氣控制柜和操作臺，其上有電磁閥工作指示燈及機器的工作狀態指示燈以及工作方式選擇開關和相關按鈕等。

技術質量保證標準：

YW96K汽車頂蓬內裝飾框架式液壓機的設計制造及安全技術條件等應符合國家現行有關行業的標準：

GB/T5226.1—2008工業機械電氣設備通用技術條件

ZBJ62025—1999鍛壓機械焊接技術條件

YW96K汽車頂蓬內裝飾框架式液壓機設備驗收：

1、設備驗收的標準按照雙方簽訂的技術協議及及上述供方提供的國家現行有關行業的標準執行驗收，內容包括外觀質量、技術參數、動作性能、精度檢驗等。

2、供方在設備制造完成后提前一周通知需方到制造廠驗收。設備在用戶廠安裝調試完畢及精度再次調整好之后進行試生產，雙方共同確認產品已達到規定的技術要求和質量要求，同時乙方必須隨機提供設各的使用說明書、出廠合格證(包括外購件合格證)及裝箱單等技術文件和易耗、易損件。乙方所有的供貨內容應保證YW96K汽車頂蓬內裝飾框架式液壓機能正常使用和維護。

3、乙方工程師負責在現場對用戶操作人員及設各維修人員進行設各的操作和維修培訓。

YW96K汽車頂蓬內裝飾框架式液壓機隨機文件及附件：

1、使用說明書1份/臺，內容包括：主要技術參數、機器外形圖、地基圖、液壓原理圖、電氣原理圖、機器用途和特點、結構概述、泵閥等各類采購元件清單明細、機器的安裝、加油、試車前的準備、行程轉換方式、故障及消除方法、機器的操作和維修、維護保養說明書、安全操作規程和程序圖、易耗、易損件清單等。說明書的其它附圖有：主要油缸示意圖、滑塊仰視圖、工作臺俯視圖等。

2、合格證明書各一套/臺。

3、裝箱單各一份/臺。

YW96K汽車頂蓬內裝飾框架式液壓機設備工作環境：

1、設備工作區域溫度：0℃-40℃。

2、供電電壓為380V（±10%）三相四線制，50HZ。

3、液壓系統使用介質：YB-N46#抗磨液壓油。
